一、設備結構及功能簡述
1. 本設備由主機、液壓傳動系統和電氣控制系統組成，采用液壓為動力，速度壓力均為穩定性高。

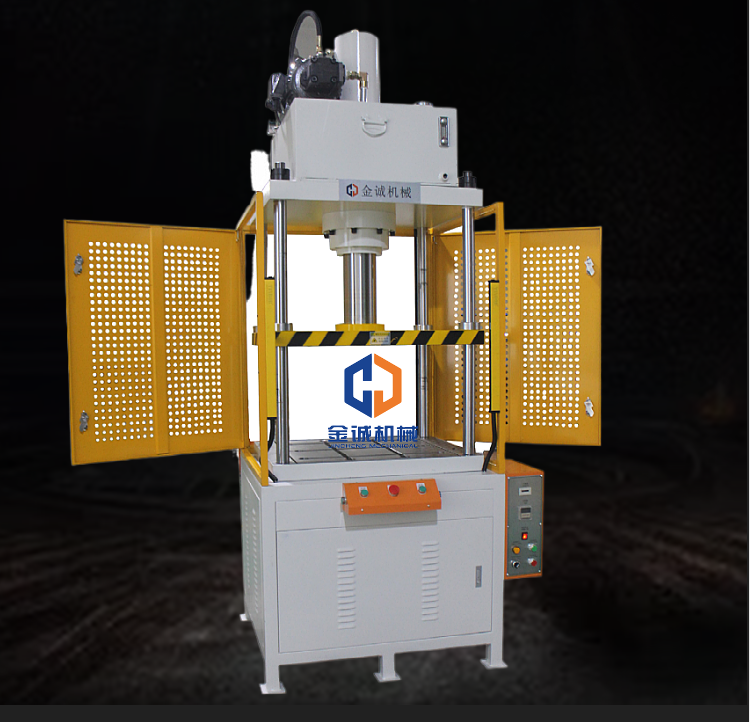

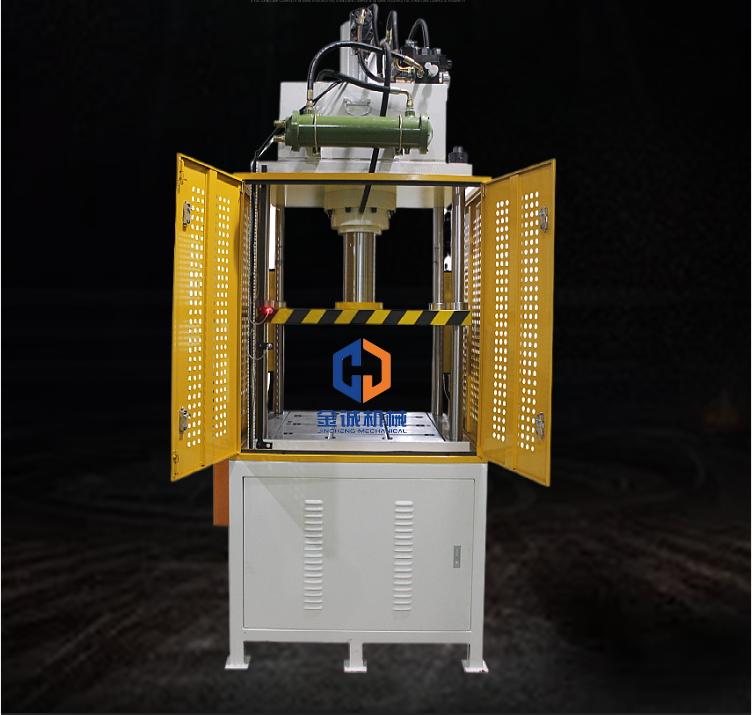

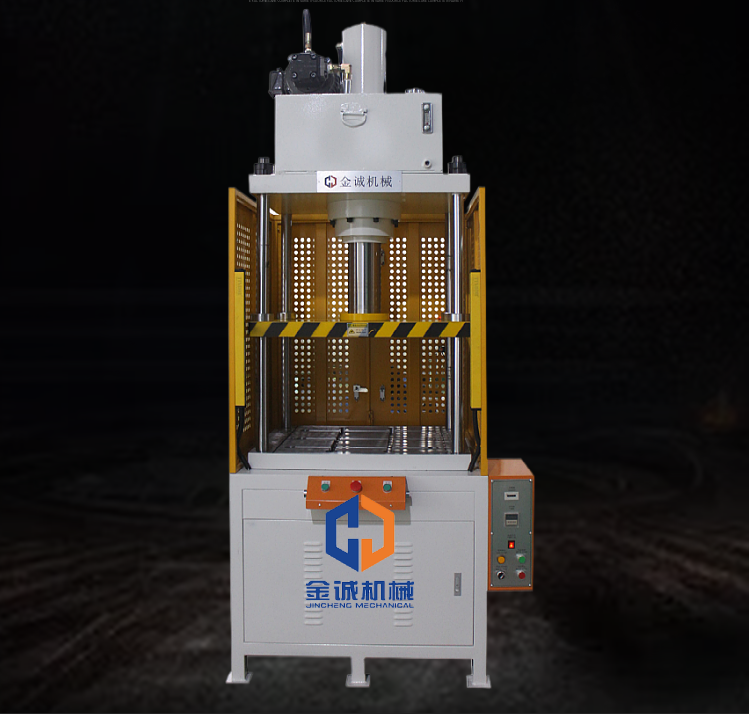

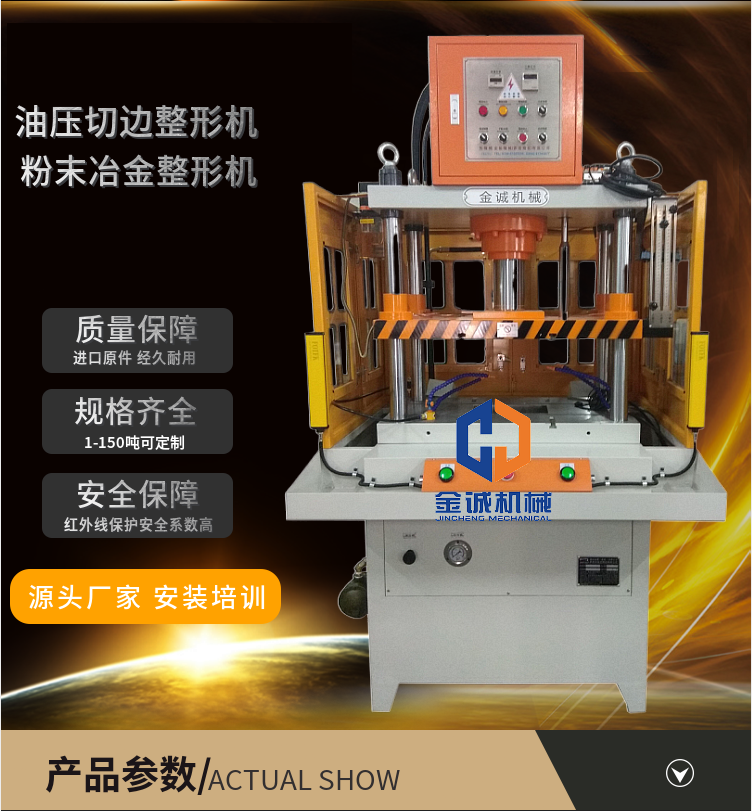

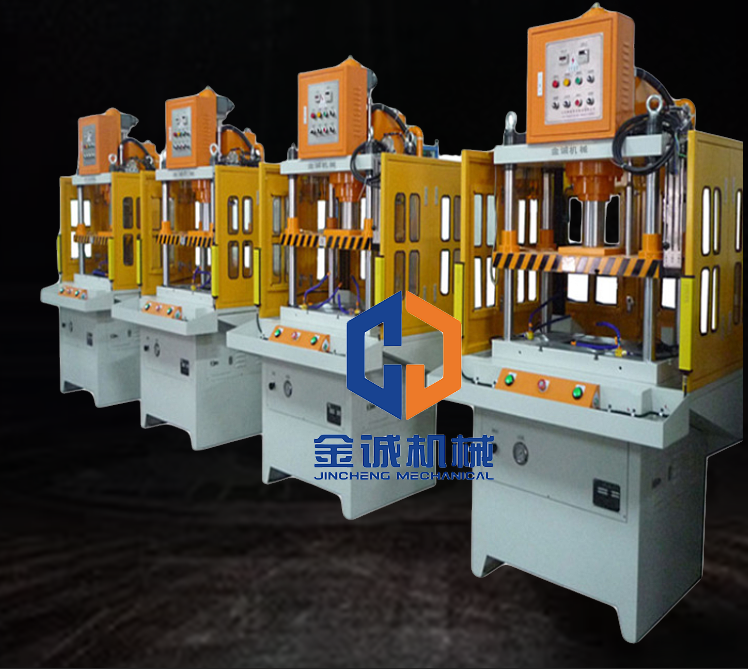

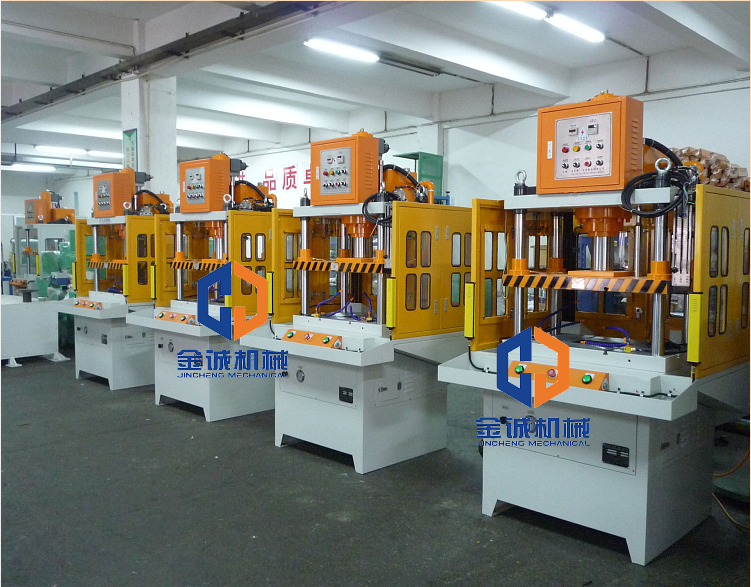

2. 設備結構采用四柱三板式，導向套為特定型的導向精度高，三板為精密加工。
3. 油缸采用自主研發的快慢速子母缸，該油缸的特點是：快慢速裝置，馬達動力需求小，油溫不會高，采用特殊回油設計，提高安全系數。
4.主油箱為鋼板焊接結構，裝配前要進行酸洗、鈍化、防銹處理，并進行防漏試驗。主油箱裝有液位計、并在側面開有油箱清理孔，以方便對油箱的清理，頂部裝有濾清器。
二、安全保障

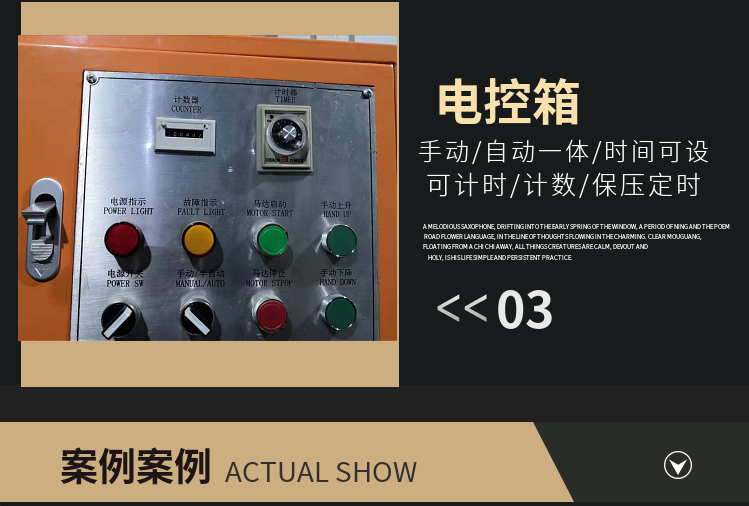

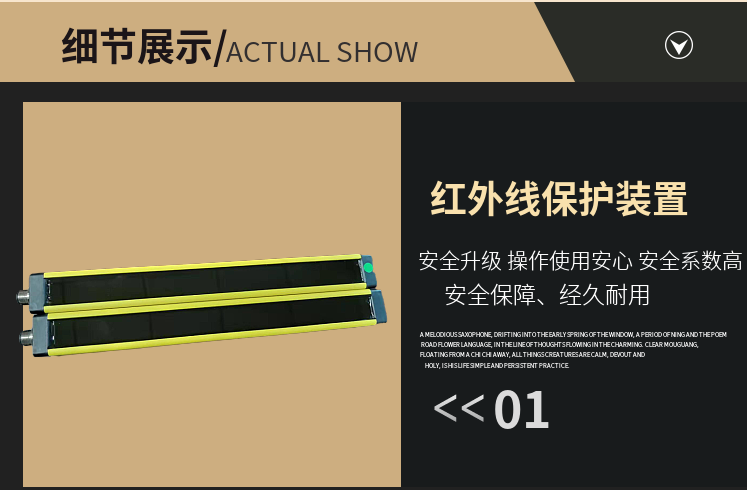

1.雙手同時啟動按鈕（時差 0.1 秒），雙手持續按住啟動開關到慢速段才可離開按鈕，緊急情況急升按鈕，操作面左右裝保護光柵；控制系統設有手動/半自動兩種工作方式，工作方式由轉換開關進行選擇。

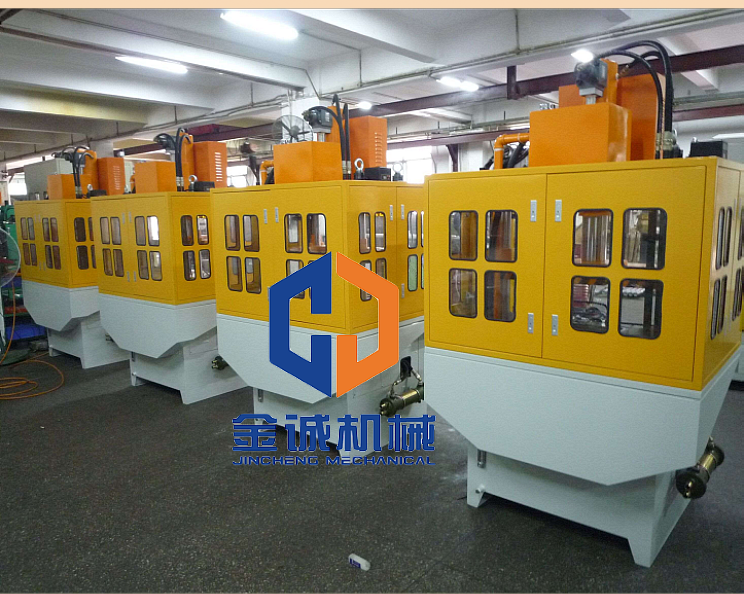

2.本機設有安全防護欄及液壓系統油箱設有油位指示、液壓油過濾；設備正常工作時間8-12個小時，如需循環連續使用需及時添加冷卻裝置，起降溫作用，使設備零部件和壽命更長；如因連續使用超負荷產生的高溫故障，我司一概不負責。
三、液壓傳動系統
液壓傳動系統是由能量轉換裝置（包括油缸、電機、泵等）、能量調節控制裝置（包括充液系統、比例調節系統、各種壓力閥、節流閥閥流量閥等）、輔助裝置（包括油箱、循環過濾系統、管路）及液壓附件（如濾油器、法蘭、接頭、壓力表、液位計、壓力表、濾油器、管路等），借助電氣系統的控制完成各種動作的循環。
